Produkt dostępny na zamówienie

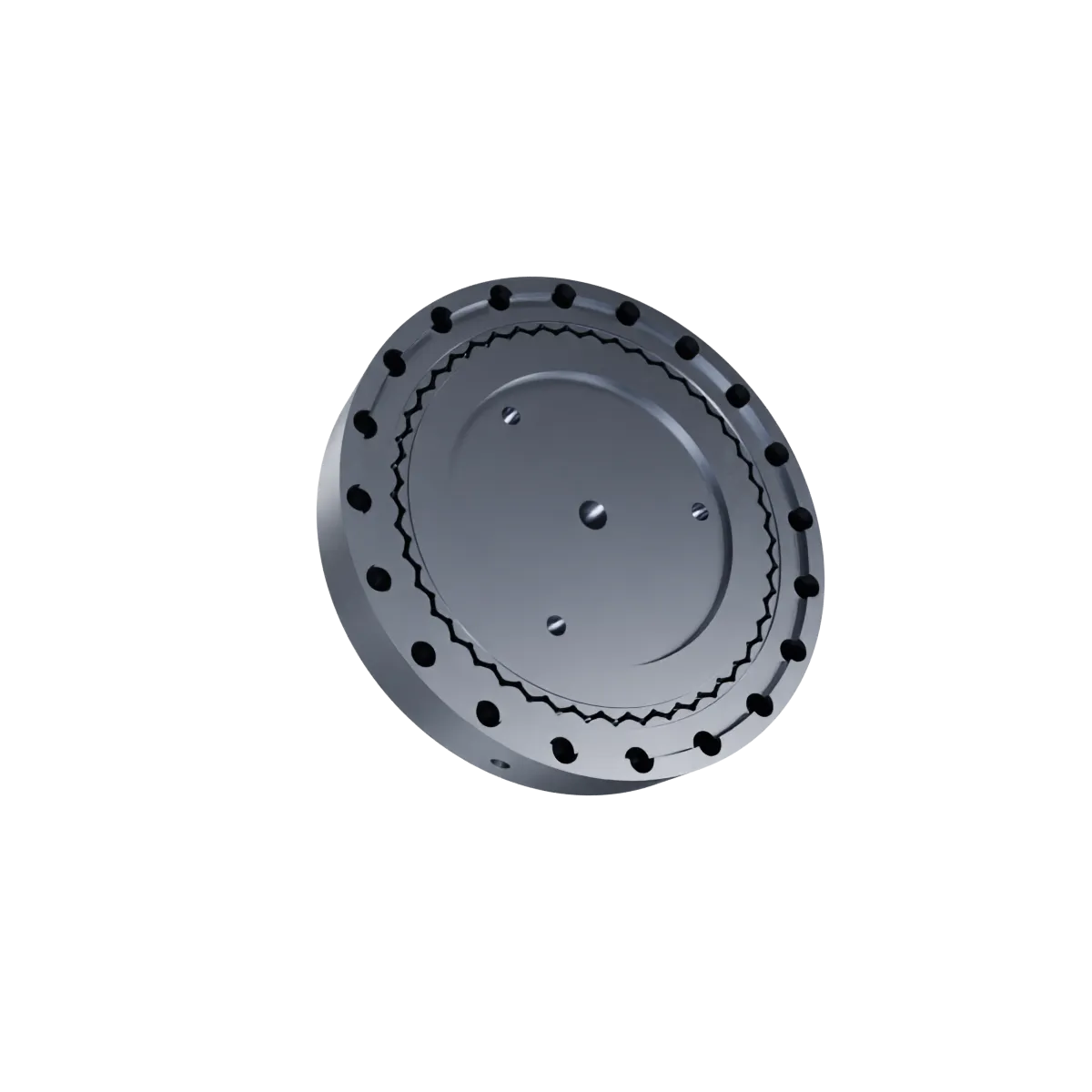

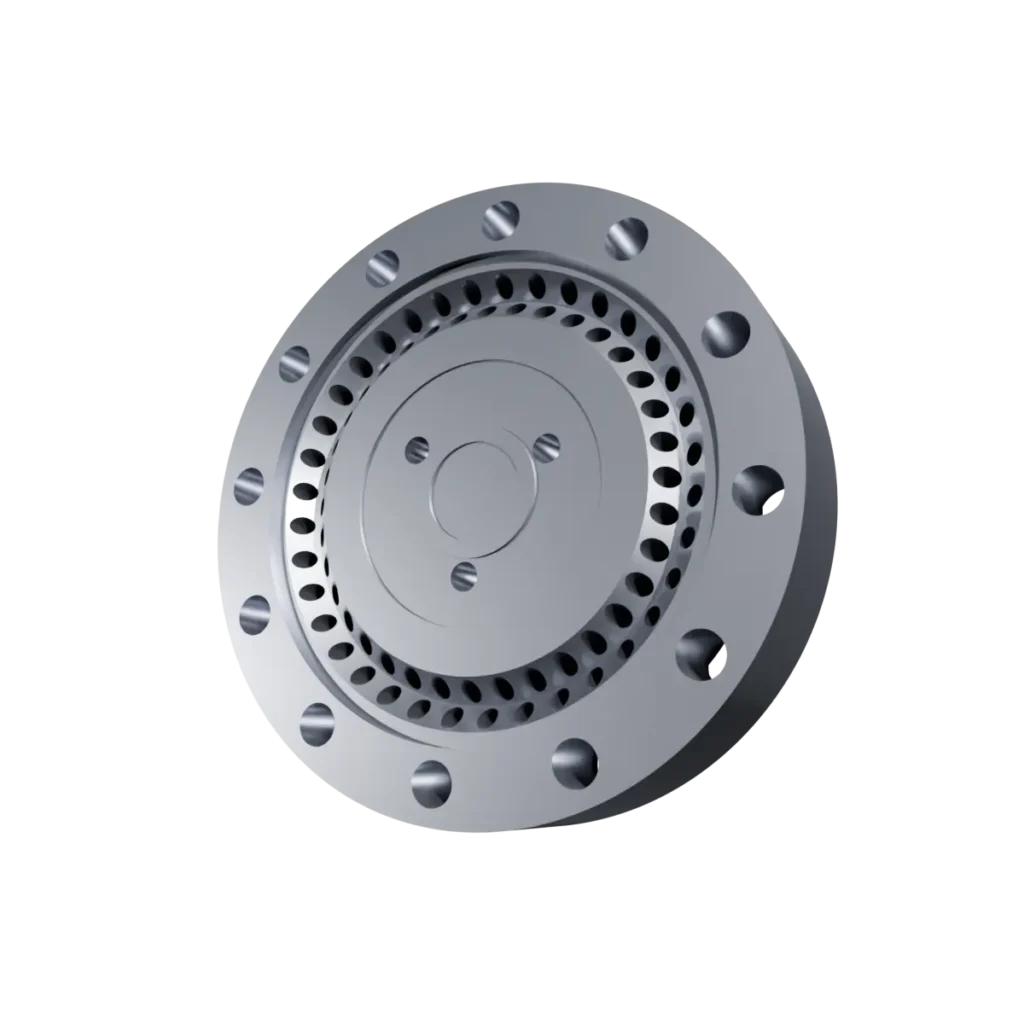

Przemysłowa głowica chłodząca (kalibrator chłodzący / sekcja chłodzenia głowicy) to wysoce zaawansowany konstrukcyjnie element peryferyjny linii wytłaczarskich, rozmuchowych oraz systemów granulacji tworzyw sztucznych. Komponent ten montowany jest bezpośrednio za strefą formowania plastycznego (głowicą wytłaczarską) lub jako integralna część układu kalibrującego. Jej nadrzędnym zadaniem jest precyzyjne, kontrolowane i gwałtowne obniżenie temperatury uplastycznionego stopu polimeru. Proces ten prowadzi do natychmiastowej krystalizacji i stabilizacji struktury geometrycznej profilu, rury, folii lub granulatu, gwarantując zachowanie rygorystycznych tolerancji wymiarowych produktu końcowego.
Efektywność głowicy chłodzącej decyduje o maksymalnej prędkości liniowej całej operacji wytłaczania. Niepoprawny odbiór ciepła prowadzi do deformacji termicznych, zapadania się ścianek lub powstawania naprężeń wewnętrznych w strukturze tworzywa. Nasze głowice chłodzące gwarantują:
zoptymalizowany system płaszcza wodnego: labiryntowy układ kanałów chłodzących (projektowany metodą symulacji przepływów CFD) eliminuje powstawanie tzw. „martwych stref” i zapewnia idealnie równomierny rozkład temperatury na całym obwodzie formowanego materiału.
wysoką odporność na korozję i osady: wykonanie z najwyższej jakości stali kwasoodpornej (np. AISI 316L) lub stopów mosiądzu i aluminium o podwyższonej przewodności cieplnej zabezpiecza wewnętrzne kanały przed zarastaniem kamieniem kotłowym oraz korozją wżerową.
doskonałą jakość powierzchni kontaktu: strefy bezpośrednio stykające się z gorącym polimerem są precyzyjnie szlifowane, polerowane na lustro lub pokrywane powłokami antyadhezyjnymi (np. chromowanie strukturalne, powłoki PTFE). Zmniejsza to współczynnik tarcia, zapobiegając powstawaniu rys i zadziorów na gotowym produkcie.
szczelność podciśnieniową (wersje z kalibracją próżniową): zintegrowane kanały ssące umożliwiają jednoczesne chłodzenie i zasysanie ścianek profilu do ścianek kalibratora, co jest kluczowe przy produkcji rur i profili okiennych.
Eksploatacja głowicy chłodzącej w reżimie przemysłowym wymaga bezwzględnego przestrzegania procedur konserwacyjnych w celu uniknięcia awarii i przestojów:
osiowość i centrowanie układu: montaż głowicy chłodzącej względem osi grawitacyjnej wytłaczarki musi być przeprowadzony z dokładnością mikrometryczną. Jakiekolwiek przesunięcie wywoła nierównomierne chłodzenie i bananowanie (wyginanie) profilu.
kontrola parametrów i filtrowanie chłodziwa: system zasilania w wodę chłodzącą musi być wyposażony w filtry mechaniczne. Drobinki piasku lub rdzy z instalacji mogłyby zablokować wąskie kanały labiryntowe głowicy, powodując lokalne przegrzania.
regularne odkamienianie (interwały serwisowe): w zależności od twardości wody roboczej, kanały wewnętrzne głowicy należy cyklicznie płukać chemicznymi środkami odkamieniającymi, aby przywrócić pierwotną sprawność wymiany ciepła.
czyszczenie strefy formującej: po każdym zatrzymaniu linii i zmianie surowca, powierzchnie robocze głowicy muszą być czyszczone za pomocą narzędzi mosiężnych lub specjalnych past, które nie rysują gładzi polerowanych.
Przemysłowe głowice chłodzące są fundamentem stabilności technologicznej w wielu gałęziach przetwórstwa polimerów:
wytłaczanie rur i profili (PVC, PE, PP): kalibracja gabarytowa połączona z intensywnym chłodzeniem wodnym i próżniowym dla budownictwa oraz branży instalacyjnej.
linie granulacji (systemy air-knife / chłodzenie wodne nitki): natychmiastowe utwardzanie nitek polimerowych wychodzących z dyszy gilotyny przed ich pocięciem na gotowy granulat.
wytłaczanie folii metodą rozdmuchu (Blown Film): zewnętrzne i wewnętrzne (IBC) pierścienie chłodzące stabilizujące balon folii bezpośrednio nad szczeliną ustnika.
Projektujemy i dostarczamy głowice chłodzące oraz kalibratory dostosowane do konkretnych wymagań fizykochemicznych przetwarzanego polimeru. Nasze komponenty to:
konstrukcja dedykowana (Custom Design): geometrię kanałów oraz parametry przepływu dobieramy pod kątem konkretnego surowca (np. trudne w przetwórstwie PVC, abrazyjne kompozyty WPC czy wysokotemperaturowe techniczne tworzywa konstrukcyjne).
wzrost wydajności linii (OEE): optymalizacja odbioru ciepła pozwala na skrócenie wanny chłodzącej lub zwiększenie prędkości obrotowej ślimaka wytłaczarki, co bezpośrednio podnosi wydajność kilogramową na godzinę.
redukcja odpadu rozruchowego: stabilna charakterystyka termiczna głowicy skraca czas potrzebny na ustawienie parametrów procesu podczas startu linii.
Jesteśmy ekspertami w projektowaniu oraz produkcji oprzyrządowania dla branży przetwórstwa tworzyw sztucznych i recyklingu. Nasz park maszynowy oparty na zaawansowanych centrach obróbczych CNC oraz wieloletnie doświadczenie inżynieryjne pozwalają na dostarczanie rozwiązań o najwyższym stopniu precyzji.
Warto pamiętać, że na specjalne życzenie jesteśmy w stanie przeprojektować dany element, zregenerować zużyty kalibrator lub zaprojektować zupełnie nową głowicę chłodzącą według indywidualnych założeń technologicznych i specyfiki Państwa produkcji.
Do jakiego procesu lub typu maszyny ma być przeznaczona ta głowica chłodząca (np. wytłaczanie profilu, granulacja nitkowa, czy może chłodzenie głowicy rozdmuchowej)? Jeśli dysponują Państwo wymiarami gabarytowymi lub rodzajem przetwarzanego tworzywa, pomoże to w precyzyjnym dopasowaniu specyfikacji.
| Waga | 17,7 kg |
|---|---|
| Materiał | 38HMJ + Azotowanie |
