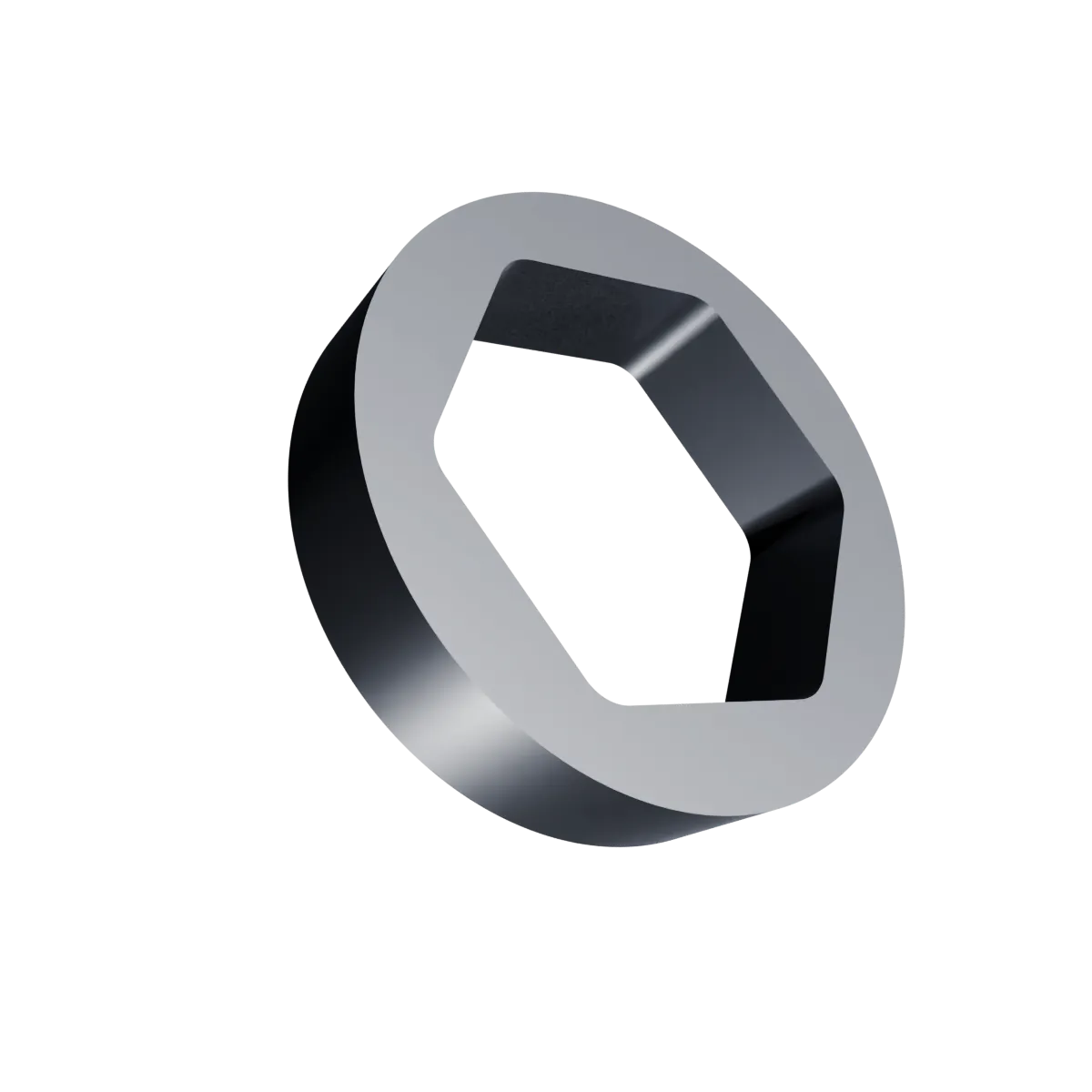

Przemysłowa, wysokoobciążona Tuleja dystansowa fi 195 mm to strategiczny element pozycjonująco-osłonowy układu tnącego, zaprojektowany specjalnie do pracy na wałach roboczych wolnoobrotowych, wielkotonażowych niszczarek trzywałowych (shredderów trzywałowych). Komponent ten montowany jest seryjnie na osiach maszyn naprzemiennie z nożami obrotowymi (krążkami tnącymi).
Przy zewnętrznej średnicy bazowej wynoszącej 195 mm, nadrzędnym zadaniem tulei jest rygorystyczne utrzymanie stałego, powtarzalnego odstępu osiowego pomiędzy sąsiednimi nożami w pakiecie wału. W kinematyce maszyn trzywałowych precyzja tego dystansu bezpośrednio warunkuje szerokość szczeliny bocznej (międzywałowej), w której dochodzi do mijania się i gilotynowego ścinania materiału przez noże sąsiednich osi. Ponadto, z uwagi na swoją masywną konstrukcję, tuleja fi 195 pełni funkcję pancerza osłonowego samego wału, chroniąc go przed bezpośrednim owijaniem się elastycznych odpadów, tarciem ściernym oraz naporem miażdżonego surowca.
Strefa między nożami w trzywałowych systemach niszczących podlega permanentnemu naporowi hydraulicznemu, ściskaniu osiowemu oraz skrajnej abrazji wywołanej przez drobiny mineralne i metalowe. Nasze tuleje dystansowe gwarantują:
ekstremalną odporność na naciski osiowe (brak podatności na plastyczne odkształcenia): wykonanie ze specjalistycznych stali stopowych konstrukcyjnych wyższej jakości lub stali narzędziowych poddanych ulepszaniu cieplnemu. Zapewnia to wysoki próg plastyczności – tuleja nie ulega sprasowaniu (skróceniu) pod wpływem potężnej siły docisku nakrętki głównej wału, co trwale zabezpiecza geometrię komory tnącej.
wysoką odporność na ścieranie powierzchniowe: zewnętrzna strefa robocza o średnicy 195 mm może być poddana powierzchniowemu utwardzaniu (azotowaniu lub hartowaniu indukcyjnemu). Zapobiega to przedwczesnemu wycieraniu metalu przez napierający wsad, drastycznie ograniczając zużycie eksploatacyjne elementu.
mikrometryczną precyzję równoległości płaszczyzn bocznych: obróbka wykończeniowa (szlifowanie doczołowe) gwarantuje rygorystyczne zachowanie równoległości obu płaszczyzn bocznych pierścienia w tolerancji ułamków milimetra. Eliminuje to ryzyko powstawania bicia osiowego („falowania” noży podczas obrotu wału), które mogłoby doprowadzić do kolizji i zatarcia krawędzi tnących.
precyzję geometryczną otworu wewnętrznego: profil wewnętrzny tulei (sześciokąt, oś ośmiokątna lub wielowypust) jest idealnie spasowany z rdzeniem wału niszczarki, co eliminuje luzy promieniowe i zapobiega wybijaniu gniazda.
Prawidłowa instalacja tulei dystansowych $\phi$ 195 mm warunkuje bezawaryjną pracę przekładni oraz precyzję cięcia całego pakietu:
sterylna czystość płaszczyzn czołowych: podczas montażu (nadziewania) pakietu na wał rozdrabniacza, każda powierzchnia boczna tulei oraz przylegającego noża musi zostać bezwzględnie oczyszczona z rdzy, starych smarów i sprasowanego pyłu. Dowolne zanieczyszczenie o grubości nawet 0,1 mm zadziała jak klin, wywołując bicie osiowe i niszczycielskie tarcie bocznego noży o siebie.
weryfikacja szerokości (wymiaru osiowego): w przypadku regeneracji (ostrzenia bocznego) noży obrotowych, dla zachowania pierwotnej geometrii szczeliny tnącej, tuleje dystansowe muszą zostać skorygowane wymiarowo lub zastąpione odpowiednio szerszymi podkładkami kompensacyjnymi.
kontrola stanu powierzchni zewnętrznej: podczas przeglądów technicznych komory trzywałówki należy kontrolować stan wytarcia obwodu tulei. Nadmierne ubytki materiału (zmniejszenie średnicy zewnętrznej) ułatwiają owijanie się wokół wału tekstyliów, kabli czy folii, co generuje potężne opory i grozi przeciążeniem silników.
kontrolowany dociąg hydrauliczny: ostateczne zablokowanie pakietu noży i tulei na wale musi zostać przeprowadzone za pomocą dedykowanych urządzeń hydraulicznych z zachowaniem momentu docisku określonego przez producenta maszyny.
Masywna tuleja dystansowa fi 195 mm wspiera procesy najcięższego rozdrabniania, strzępienia i redukcji gabarytowej w przemyśle recyklingowym:
przetwórstwa złomu elektronicznego i wielomateriałowego (WEEE): ochrona wałów i stabilizacja noży przy niszczeniu sprzętu AGD, komputerów, gabarytów aluminiowych i wiązek kablowych.
utylizacji odpadów wielkogabarytowych i komunalnych: utrzymanie stabilności linii cięcia podczas przetwarzania sprasowanych bel tworzyw sztucznych, dywanów, materaców oraz tekstyliów przeznaczonych na paliwa alternatywne (RDF/SRF).
niszczenia odpadów niebezpiecznych i medycznych: bezpieczne rozrywanie i miażdżenie zamkniętych beczek stalowych, kontenerów z tworzyw oraz odpadów szpitalnych.
Dostarczamy najwyższej klasy podzespoły maszynowe, projektowane z myślą o bezkompromisowej niezawodności w najtrudniejszych warunkach przemysłowych:
100% kompatybilności operacyjnej: średnica zewnętrzna 195 mm, wymiar osiowy (grubość) oraz profil otworu wewnętrznego są wykonywane w pełnej zgodności z dokumentacją techniczną Państwa maszyny lub dostarczonym wzorcem (inżynieria odwrotna).
ochrona układu kinematycznego: idealna równoległość płaszczyzn bazowych minimalizuje drgania i tarcie boczne, co chroni potężne przekładnie planetarne oraz łożyska główne niszczarki przed przedwczesnym zużyciem.
optymalizacja kosztów operacyjnych (TCO): wysoka trwałość zmęczeniowa i odporność zastosowanych stopów stali na wycieranie znacznie wydłuża interwały międzywymianowe, redukując liczbę pracochłonnych przestojów serwisowych związanych z przezbrajaniem wałów.
Jesteśmy ekspertami w produkcji ciężkich elementów roboczych, noży hakowych, krążków tnących, tulei dystansowych oraz osłon do maszyn dwu-, trzy- i czterowałowych. Nasz park maszynowy pozwala na precyzyjną obróbkę CNC oraz zaawansowaną obróbkę cieplną stali wysokogatunkowych. Bazujemy na wieloletnim doświadczeniu w optymalizacji procesów recyklingu i niszczenia najtrudniejszych odpadów przemysłowych. Na specjalne życzenie jesteśmy w stanie profesjonalnie przeprojektować dany element lub wykonać zupełnie nowy produkt według indywidualnych specyfikacji i zaleceń Państwa zakładu.
| Waga | 5,2 kg |
|---|---|
| Materiał | 1.2379 |
| Rozmiar | fi 195 |
