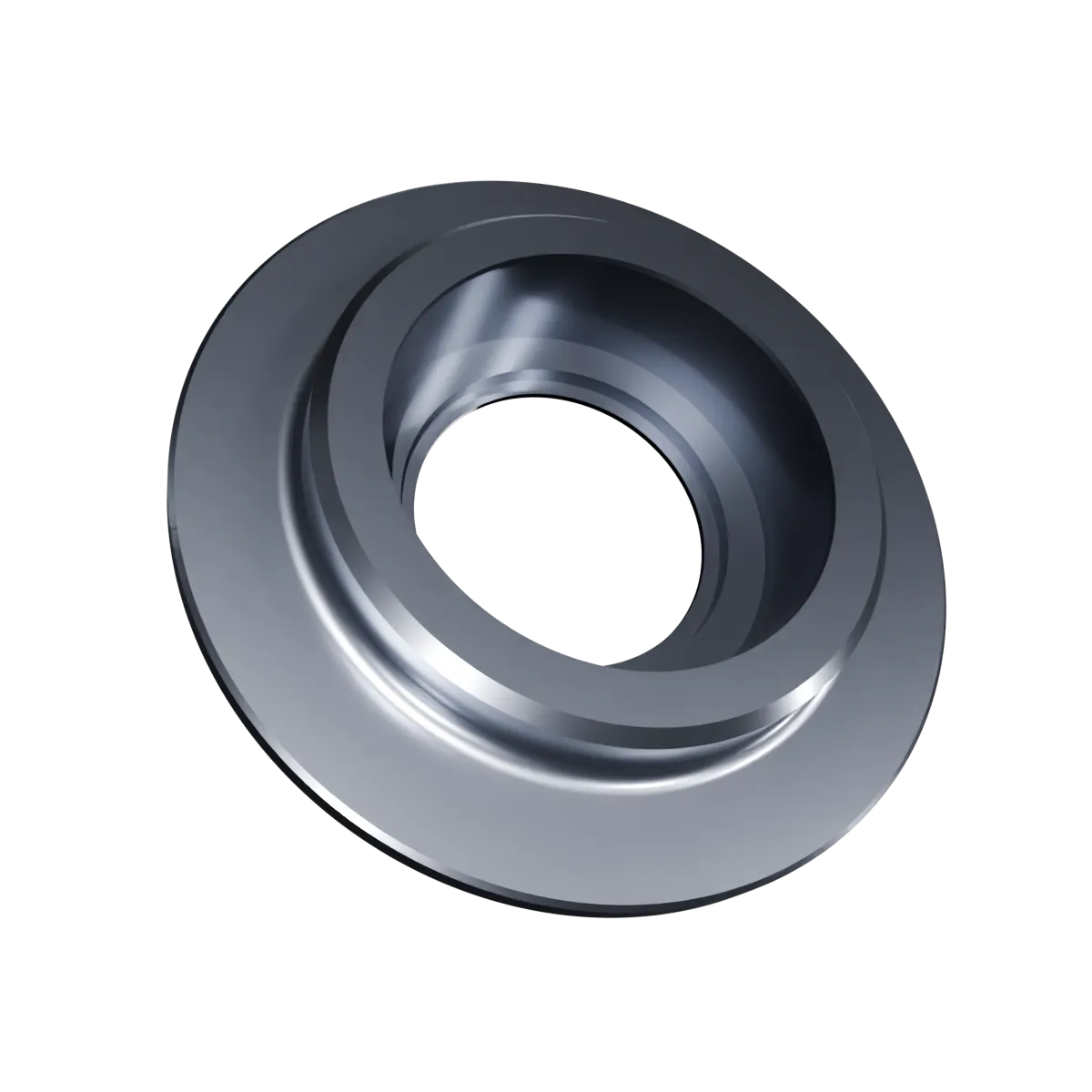

Tuleja łożyskowa (wciągana lub wciskana) dedykowana do baryłkowych łożysk dwurzędowych serii 23040 to precyzyjny element montażowy, zaprojektowany do pracy w ciężkich węzłach łożyskowych maszyn przemysłowych, takich jak kruszarki, shreddery, przesiewacze vibracyjne oraz duże wentylatory technologiczne. Głównym zadaniem tulei jest pewne, centryczne i sztywne osadzenie łożyska z otworem stożkowym (1:12) na cylindrycznej części wału gładkiego lub stopniowanego. Zapewnia ona idealne zakleszczenie pierścienia wewnętrznego łożyska, eliminując ryzyko jego poślizgu oraz ułatwiając precyzyjną regulację luzu promieniowego.
Węzły łożyskowe oparte na komponencie serii 23040 przenoszą potężne obciążenia promieniowe oraz osiowe w obu kierunkach. Nasze tuleje gwarantują:
doskonałą odporność na odkształcenia plastyczne: wykonanie z wysokogatunkowej stali węglowej konstrukcyjnej o ściśle kontrolowanej twardości zapobiega wygniataniu powierzchni pod wpływem stałych nacisków promieniowych.
mikrometryczną dokładność zbieżności stożka: rygorystyczne zachowanie zbieżności w proporcji 1:12 na całej długości roboczej gwarantuje równomierny docisk pierścienia łożyska, co zapobiega punktowym przeciążeniom tocznym i przegrzewaniu się węzła.
wysoką wytrzymałość gwintu montażowego: gwint drobnozwojny nacięty na tulei charakteryzuje się podwyższoną odpornością na zerwanie, co pozwala na bezpieczne użycie potężnych sił dociskowych podczas dokręcania nakrętki łożyskowej.
ułatwiony demontaż (wersje z kanałami olejowymi): opcjonalne kanały i rowki do wysokociśnieniowego wtrysku oleju (metoda hydrauliczna) drastycznie zmniejszają tarcie na powierzchniach pasowanych, skracając czas serwisu i chroniąc wał przed zatarciem.
Instalacja łożyska serii 23040 na tulei wciąganej/wciskanej wymaga zachowania najwyższej czystości oraz rygorystycznych procedur mechanicznych:
sterylna czystość powierzchni stykowej: wał, wnętrze tulei oraz otwór stożkowy łożyska muszą zostać całkowicie odtłuszczone i oczyszczone z pyłu, opiłków czy śladów korozji. Każde wtrącenie zaburzy geometrię pracy tocznej.
kontrola zmniejszenia luzu promieniowego: podczas dokręcania nakrętki (wciągania łożyska na stożek) następuje rozszerzenie pierścienia wewnętrznego. Proces ten należy stale kontrolować za pomocą szczelinomierza, mierząc spadek luzu promieniowego baryłek zgodnie ze specyfikacją techniczną producenta łożyska.
zabezpieczenie przed samoczynnym poluzowaniem: po osiągnięciu wymaganego luzu roboczego, nakrętkę łopatkową (KM/KML) należy bezwzględnie zablokować poprzez odgięcie zęba podkładki zabezpieczającej (MB/MBL) w odpowiednie nacięcie na nakrętce.
odpowiednie pasowanie osiowe: w przypadku montażu hydraulicznego należy ściśle przestrzegać wartości ciśnienia wtłaczania oleju oraz drogi przesuwu osiowego, aby nie doprowadzić do pęknięcia pierścienia łożyska.
Tuleja łożyskowa dedykowana do układów 23040 znajduje zastosowanie w najcięższych gałęziach przemysłu ciężkiego i wydobywczego:
maszynach do recyklingu i shredderach: osadzanie głównych łożysk baryłkowych na wałach wirników rozdrabniaczy wielkogabarytowych (np. Lindner, Vecoplan, Untha).
przemyśle cementowym i kruszyw: montaż łożysk w bębnach napędowych przenośników taśmowych, kruszarkach szczękowych i młynach kulowych.
przemyśle celulozowo-papierniczym: stabilizacja ciężkich walców prasujących i suszących, pracujących pod stałym naporem mechanicznym.
hutnictwie i energetyce: zabezpieczenie węzłów obrotowych potężnych wentylatorów wyciągowych oraz pomp zasilających.
Dostarczamy komponenty ułożyskowania maszyn, które stanowią gwarancję ciągłości ruchu Twojego zakładu produkcyjnego. Nasze tuleje to:
100% powtarzalności i zgodności z normami ISO: parametry geometryczne, tolerancje gwintów oraz zbieżność stożka odpowiadają najwyższym standardom inżynieryjnym (DIN 5415 / ISO 2982-1).
optymalizacja kosztów serwisu: precyzyjne wykonanie ułatwia zarówno montaż, jak i późniejszy demontaż węzła, redukując ryzyko uszkodzenia drogiego wału głównego lub samego łożyska.
wydłużenie żywotności łożyska: idealny rozkład sił docisku na obwodzie pierścienia eliminuje powstawanie naprężeń szczątkowych, bezpośrednio wpływając na cichszą pracę i mniejszą emisję ciepła przez układ toczny.
Jesteśmy ekspertami w produkcji i dostarczaniu wysokowytrzymałych podzespołów mechanicznych do maszyn przemysłowych oraz ciężkich systemów recyklingowych. Nasza technologia opiera się na zaawansowanej obróbce metali, restrykcyjnej kontroli jakości oraz dogłębnej znajomości dynamiki maszyn pracujących pod ekstremalnymi obciążeniami. Warto pamiętać, że na specjalne życzenie jesteśmy w stanie dostarczyć tuleje w wersjach specjalnych (np. z modyfikowanym gwintem, niestandardową długością) według indywidualnej specyfikacji technicznej Państwa parku maszynowego.
| Waga | 86 kg |
|---|---|
| Materiał | 40HM |
