Produkt dostępny na zamówienie

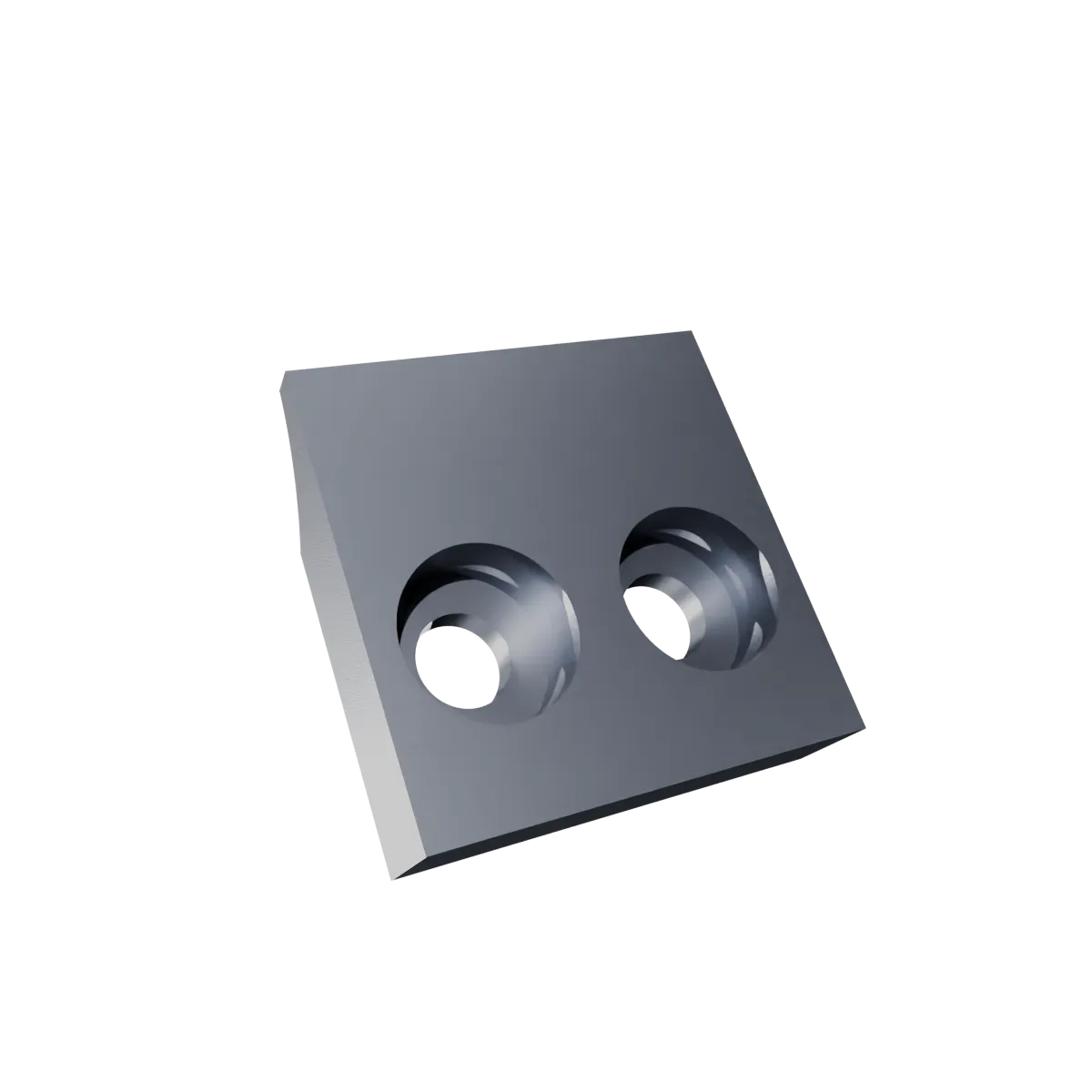

Kompaktowa płytka dystansowo-ślizgowa o specyfikacji wymiarowej 40 x 40 x 10 mm to wyspecjalizowany element mechaniczny klasy premium. Komponent ten został zaprojektowany jako precyzyjna część zamienna przeznaczona do montażu w układzie prowadzenia, poziomowania oraz kasowania luzów technologicznych tłoka prasującego automatycznych, kanałowych pras belujących UNOTECH Upamat 100V5. Maszyny te generują ogromne siły nacisku hydraulicznego (często rzędu 100 ton), prasując w zwarte bloki makulaturę, karton, folię oraz opakowania plastikowe.
W architekturze mechanicznej prasy ta kwadratowa płytka o grubości 10 mm pełni kluczowe zadania inżynieryjne:
Precyzyjne dystansowanie i kasowanie luzów: Pozwala na idealne wyregulowanie pozycji suwaka głównego (tłoka) w kanale prasowania. Utrzymanie minimalnych, stabilnych luzów zapobiega przekoszeniom i wibracjom płyty prasującej pod wpływem niesymetrycznego oporu surowca.
Redukcja tarcia dynamicznego: Umieszczona w punktach podparcia tłoka względem stalowych szyn korpusu, działa jako bezpieczna wkładka ślizgowa, minimalizując opory posuwu i optymalizując pracę układu hydraulicznego.
Ochrona pancerza prasy (Wear Plate): Jako element celowo zaprojektowany do naturalnego zużycia eksploatacyjnego, płytka bezpośrednio przyjmuje na siebie tarcie, chroniąc drogie, stałe elementy konstrukcyjne korpusu prasy przed nieodwracalnym wytarciem.
Układ prowadzenia pras kanałowych UNOTECH pracuje w warunkach permanentnego zapylenia drobinami materiałów oraz pod bardzo wysokimi naciskami powierzchniowymi. Reżim technologiczny produkcji płytki 40x40x10 mm gwarantuje maksymalną niezawodność:
Precyzyjna obróbka numeryczna CNC: Wszystkie gabaryty zewnętrzne oraz płaszczyzny przylegania są formatowane cyfrowo z zachowaniem restrykcyjnych tolerancji płasko-równoległych. Zapewnia to bezluzowe pasowanie w gniazdach montażowych i stabilność pozycji.
Specjalistyczny dobór materiałowy: W zależności od dokładnej lokalizacji w węźle kinematycznym prasy, płytki te wykonywane są z wysokogatunkowego mosiądzu maszynowego, stopów brązu lub zaawansowanych, samosmarnych tworzyw konstrukcyjnych o wysokiej gęstości. Gwarantuje to wybitną odporność na ściskanie i niski współczynnik tarcia.
Profilowane gniazda mocujące: Otwory pod śruby są precyzyjnie fazowane/podtoczone, co umożliwia całkowite schowanie łbów łączników w profilu o grubości 10 mm, eliminując ryzyko uszkodzenia bieżni prowadnicy.
Prawidłowa instalacja oraz regularna kontrola elementów dystansowych warunkuje płynną pracę prasy i chroni mechanizm tnący:
Skrupulatna sanacja gniazd osadczych: Przed montażem nowego elementu, łoże w korpusie maszyny oraz szyny prowadzące muszą zostać dokładnie oczyszczone ze sprasowanego pyłu papierowego, starego smaru i nagaru.
Symetria wymiany: Płytki dystansowo-ślizgowe pracujące w jednym rzędzie lub sekcji należy wymieniać kompletami, aby zapewnić równomierne rozłożenie obciążeń i zapobiec jednostronnemu wycieraniu się elementów.
Wpływ na geometrię cięcia: Nadmierne zużycie (wytarcie) płytek o grubości 10 mm prowadzi do opadania lub przekaszania się tłoka. Skutkuje to zmianą szczeliny tnącej między nożami, co wywołuje rwanie surowca zamiast czystego cięcia i drastycznie przeciąża pompy hydrauliczne prasy.
Oferujemy części zamienne i elementy układów prowadzenia będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM) do maszyn UNOTECH. Dzięki zaawansowanemu parkowi maszynowemu CNC, restrykcyjnemu doborowi certyfikowanych materiałów o podwyższonej odporności na ściskanie oraz rygorystycznej kontroli jakości, nasze płytki gwarantują idealne pasowanie, płynny posuw tłonka oraz długą żywotność eksploatacyjną Twojej prasy.
Dostarczamy pełen asortyment części zamiennych do pras belujących, belownic kanałowych oraz szrederów wielu wiodących marek. W naszej ofercie znajdują się płytki i klocki prowadzące (mosiężne, brązowe, tworzywowe), suwaki ślizgowe, noże stałe i tłokowe, stemple, rolki drutu oraz uszczelnienia. Na bazie rysunku technicznego, specyfikacji wymiarowej lub numeru katalogowego jesteśmy w stanie precyzyjnie dostarczyć dowolny komponent, dopasowując go idealnie do technicznych potrzeb Państwa zakładu.
| Waga | 0,1 kg |
|---|---|
| Materiał | 1.2312 |
| Rozmiar | 40x40x10 |
