Produkt dostępny na zamówienie

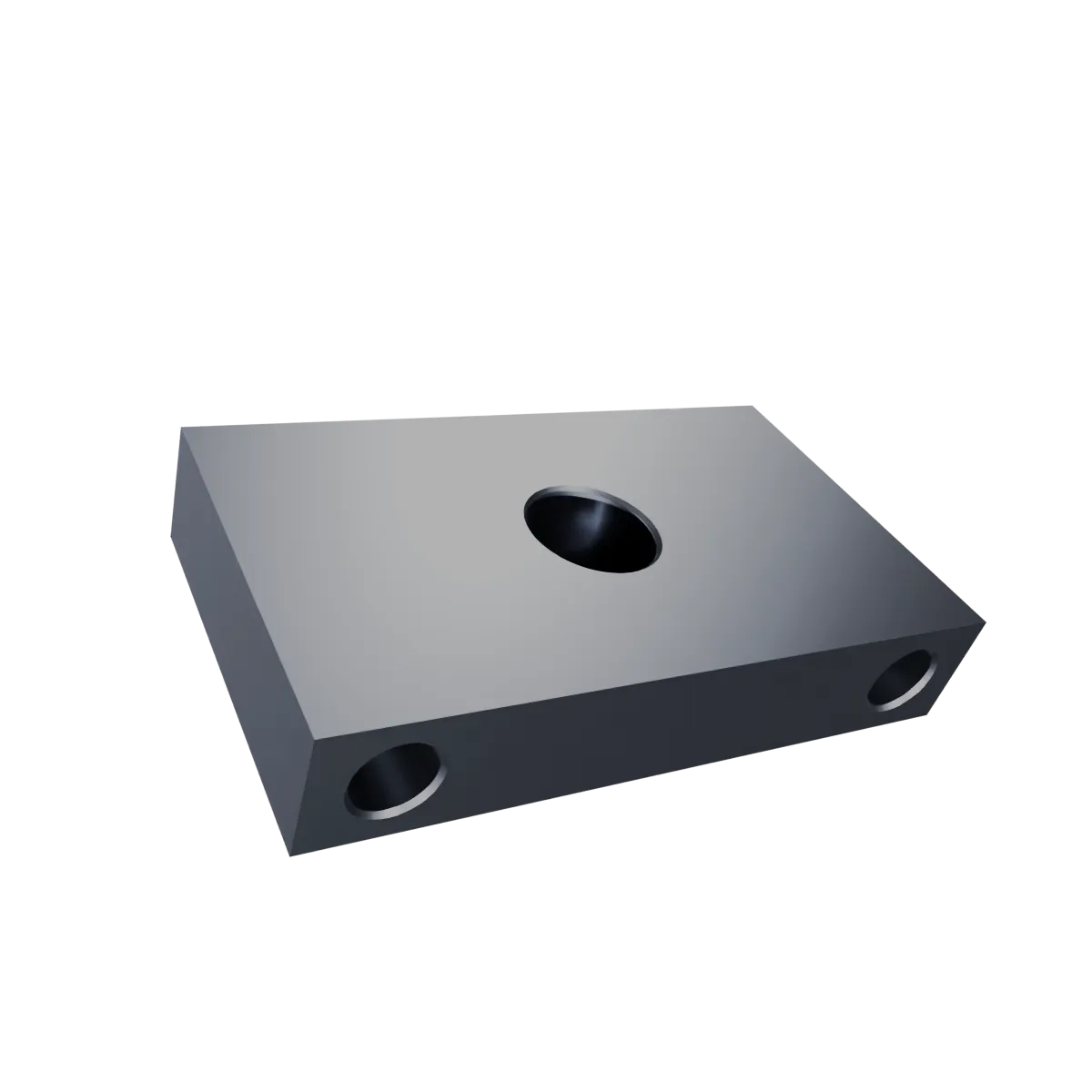

Kompaktowe mocowanie siłownika (wspornik / ucho montażowe) o specyfikacji wymiarowej 160 x 92 x 30 mm to odpowiedzialny element strukturalny klasy premium. Został zaprojektowany jako precyzyjna część zamienna dedykowana do zaawansowanych szrederów jednowałowych niemieckiej marki Vecoplan, seria VIZ 1700 (Vecoplan Infinity Zone). Urządzenia te pracują w systemach masowego, przemysłowego rozdrabniania paliw alternatywnych (RDF/SRF), odpadów komunalnych, tworzyw sztucznych oraz gabarytów.
W architekturze szredera VIZ 1700 komponent o grubości 30 mm pełni rolę punktu kotwiczenia dla mniejszych cylindrów hydraulicznych układu dociskowego lub siłowników pomocniczych (np. odpowiedzialnych za otwieranie klap sitowych czy rygorowanie ramy). Pomimo niewielkich wymiarów zewnętrznych, realizuje kluczowe zadania inżynieryjne:
Przenoszenie obciążeń osiowych: Profil 160 x 92 mm pozwala na optymalne i bezpieczne rozłożenie sił reakcyjnych generowanych przez cylinder hydrauliczny na strukturę korpusu maszyny.
Tłumienie drgań dynamicznych: Absorbuje mikro-wstrząsy powstające w komorze roboczej podczas gwałtownego naporu urobku na noże rotora, chroniąc korpus siłownika przed zmęczeniem materiałowym.
Geometryczna liniowość posuwu: Gwarantuje idealnie równe prowadzenie tłoczyska, co eliminuje powstawanie szkodliwych sił poprzecznych na uszczelnieniach dławicy cylindra.
Węzeł montażowy hydrauliki maszyn Vecoplan poddawany jest permanentnym obciążeniom zmiennym. Reżim technologiczny produkcji tego elementu gwarantuje pełną niezawodność:
Wysokogatunkowa stal o podwyższonej wytrzymałości (np. S355J2+N): Komponent wytwarzany jest z certyfikowanych stali konstrukcyjnych charakteryzujących się wybitną ciągliwością i doskonałą spawalnością, co eliminuje ryzyko pęknięć w strefach otworów sworznia.
Precyzyjna obróbka numeryczna CNC: Główny otwór pod sworzeń siłownika oraz płaszczyzny bazowe kostki 160×92 mm są wytaczane i frezowane cyfrowo z jednego zamocowania. Gwarantuje to zachowanie restrykcyjnych tolerancji pasowania (np. w klasie H7) i eliminuje luzy.
Ochrona tribologiczna: Gniazdo sworznia jest przystosowane do montażu tulei ślizgowych lub posiada zintegrowane kanały smarowe, co drastycznie ogranicza tarcie i zapobiega zatarciu węzła kinematycznego.
Prawidłowa instalacja mocowania w maszynie Vecoplan VIZ 1700 warunkuje bezawaryjność całego układu hydraulicznego:
Weryfikacja współosiowości: Przed ostatecznym zablokowaniem (skręceniem lub spawaniem) elementu w ramie, należy dokładnie sprawdzić geometrię i liniowość względem osi siłownika. Każde przekoszenie wywoła przyspieszone zużycie uszczelnień.
Kontrola stanu sworznia łączącego: Przy montażu nowego mocowania zaleca się wymianę sworznia głównego. Sworzeń powinien zostać pokryty specjalistycznym smarem stałym (np. z dodatkiem dwusiarczku molibdenu – $MoS_2$).
Stosowanie certyfikowanych łączników: Jeśli mocowanie jest elementem przykręcanym, należy stosować wyłącznie nowe śruby o odpowiedniej klasie wytrzymałości (10.9 lub 12.9), dokręcane kluczem dynamometrycznym z zachowaniem zadanego momentu obrotowego.
Oferujemy części zamienne i elementy konstrukcyjne układów dociskowych będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM Vecoplan). Dzięki zaawansowanemu parkowi maszynowemu CNC, restrykcyjnemu doborowi materiałów hutniczych najwyższej próby oraz restrykcyjnej kontroli jakości, nasze mocowania gwarantują idealną geometrię, najwyższe bezpieczeństwo pracy oraz maksymalną żywotność eksploatacyjną Twojego szredera.
Dostarczamy pełen asortyment części zamiennych do szrederów przemysłowych, młynów i granulatorów wielu wiodących światowych marek (w tym: mocowania siłowników, sworznie, tuleje, noże koronowe, noże stałe/przeciwnoży, dociski oraz sita o zróżnicowanych perforacjach). Na bazie rysunku technicznego, specyfikacji wymiarowej, numeru katalogowego lub zużytego elementu wzorcowego jesteśmy w stanie precyzyjnie wykonać dowolny komponent strukturalny, dopasowując go idealnie do technicznych potrzeb Państwa zakładu.
| Waga | 3 kg |
|---|---|
| Materiał | 1.2312 |
| Rozmiar | 160x92x30 |
