Produkt dostępny na zamówienie

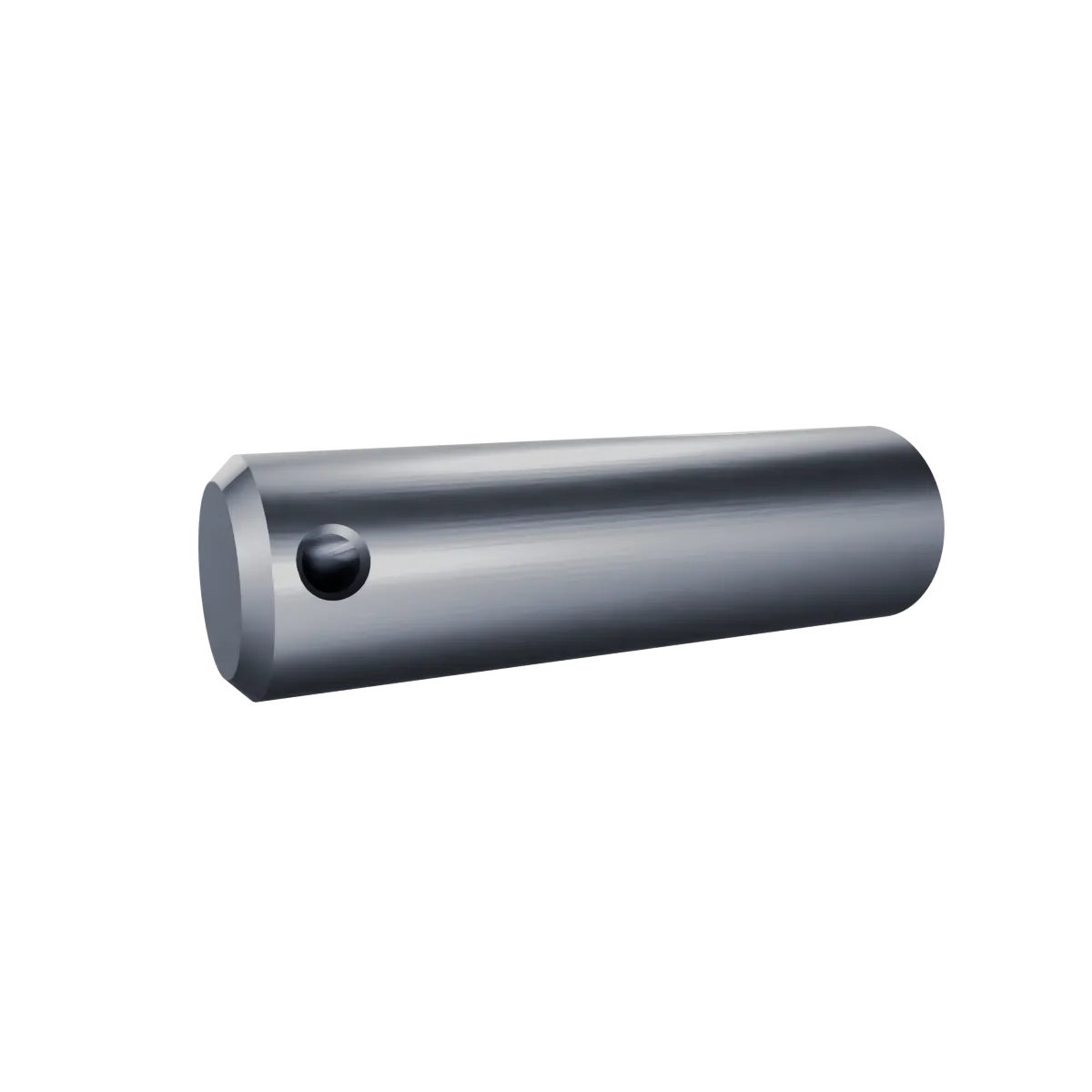

Precyzyjny sworzeń siłownika o specyfikacji wymiarowej fi 30 x 105 mm (średnica znamionowa 30 mm oraz długość całkowita/robocza 105 mm) to kluczowy element łączący kinetyki maszynowej. Został zaprojektowany jako odpowiedzialna część zamienna klasy premium, dedykowana do zaawansowanych szrederów jednowałowych niemieckiej marki Vecoplan, seria VIZ 1700 (Vecoplan Infinity Zone). Urządzenia te są powszechnie stosowane w instalacjach masowego rozdrabniania paliw alternatywnych (RDF/SRF), tworzyw sztucznych, odpadów komunalnych oraz wielkogabarytowych.
W architekturze szredera VIZ 1700 sworzeń ten realizuje krytyczne zadanie mechaniczne – stanowi oś przegubu łączącego ucho tłoczyska (lub ucho denka) siłownika hydraulicznego z dedykowanym mocowaniem na korpusie maszyny lub strukturze szuflady dociskowej. Do jego głównych zadań należy:
Przenoszenie potężnych sił ścinających: Element bez przerwy wytrzymuje skrajne obciążenia osiowe generowane przez układ hydrauliczny docisku podczas dopychania sprasowanego urobku do rotora.
Zapewnienie płynności ruchu wahadłowego: Umożliwia swobodną mikro-rotację przegubu siłownika, co kompensuje minimalne zmiany kątowe geometrii układu podczas suwu roboczego i powrotnego.
Ochrona przed naprężeniami poprzecznymi: Dzięki idealnemu dopasowaniu, sworzeń zapobiega powstawaniu luzów i drgań, które mogłyby przenieść się na dławicę cylindra i uszkodzić uszczelnienia hydrauliczne.
Węzeł przegubowy hydrauliki Vecoplan pracuje w środowisku wysokich nacisków powierzchniowych i stałego zagrożenia zapyleniem. Reżim technologiczny produkcji sworznia gwarantuje maksymalną żywotność:
Wysokogatunkowa stal stopowa do ulepszania i hartowania (np. 42CrMo4 / 16MnCr5): Komponent wytwarzany jest z certyfikowanych stali konstrukcyjnych wyższej próby. Poddawany jest zaawansowanej obróbce cieplnej (np. hartowaniu indukcyjnemu powierzchniowemu lub nawęglaniu), uzyskując wysoką twardość warstwy zewnętrznej przy zachowaniu ciągliwego, odpornego na pękanie udarowe rdzenia.
Precyzyjne szlifowanie bezkiełkowe CNC: Powierzchnia robocza fi 30 mm jest szlifowana z zachowaniem restrykcyjnych tolerancji pasowania (np. w klasie g6 lub f7) oraz doskonałej gładkości powierzchni. Minimalizuje to opory tarcia i zapobiega wycieraniu współpracujących tulei.
Zabezpieczenie mechaniczne: Sworzeń posiada fabrycznie wykonane kanały / rowki pod pierścienie zabezpieczające (Zegera) lub otwory na zawleczki/śruby rygorujące o długości dopasowanej do profilu 105 mm, co wyklucza ryzyko osiowego wysunięcia się elementu podczas pracy szredera.
Prawidłowa wymiana sworznia łączącego bezpośrednio wpływa na bezawaryjność całego węzła kinematycznego:
Weryfikacja stanu tulei współpracujących: Przed montażem nowego sworznia fi 30 mm należy bezwzględnie skontrolować stan techniczny tulei ślizgowych w uchu siłownika oraz w mocowaniu. Jeśli wykazują one owalizację lub zużycie, należy je wymienić, aby uniknąć przyspieszonego zniszczenia nowego sworznia.
Smarowanie montażowe: Podczas osadzania elementu należy obficie pokryć jego powierzchnię specjalistycznym smarem stałym o wysokiej odporności na naciski i temperaturę.
Czyszczenie kanałów smarowych: Jeśli węzeł wyposażony jest w kalamitkę (smarowniczkę), przed montażem należy upewnić się, że kanały doprowadzające smar są w pełni drożne.
Oferujemy części zamienne i elementy złączne układów hydraulicznych będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM Vecoplan). Dzięki zaawansowanemu parkowi maszynowemu CNC, profesjonalnej obróbce cieplno-chemicznej oraz rygorystycznej kontroli jakości, nasze sworznie gwarantują idealne pasowanie, najwyższą odporność na ścinanie oraz długą, bezpieczną pracę Twojej maszyny.
Dostarczamy pełen asortyment części zamiennych do szrederów przemysłowych, młynów i granulatorów wielu wiodących światowych marek (w tym: sworznie, tuleje ślizgowe, mocowania siłowników, noże koronowe, noże stałe/przeciwnoży, dociski oraz sita o zróżnicowanych perforacjach). Na bazie rysunku technicznego, specyfikacji wymiarowej, numeru katalogowego lub zużytego elementu wzorcowego jesteśmy w stanie precyzyjnie wykonać dowolny komponent, dopasowując go idealnie do technicznych potrzeb Państwa zakładu.
| Waga | 0,5 kg |
|---|---|
| Materiał | 40HM+QT |
| Rozmiar | fi 30×105 |
